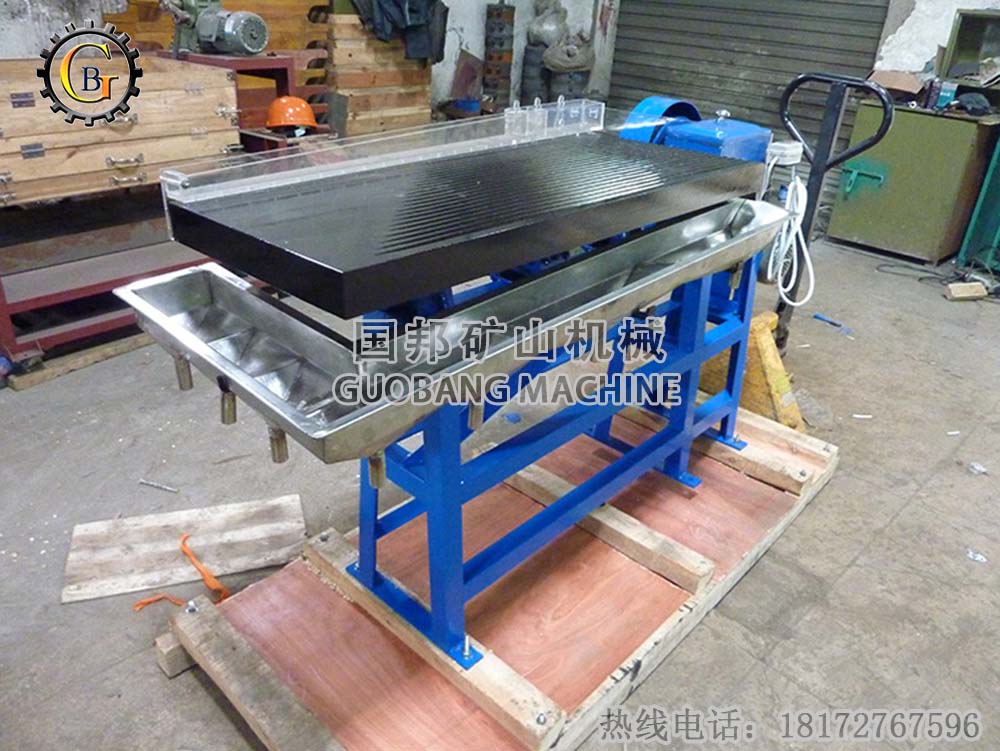

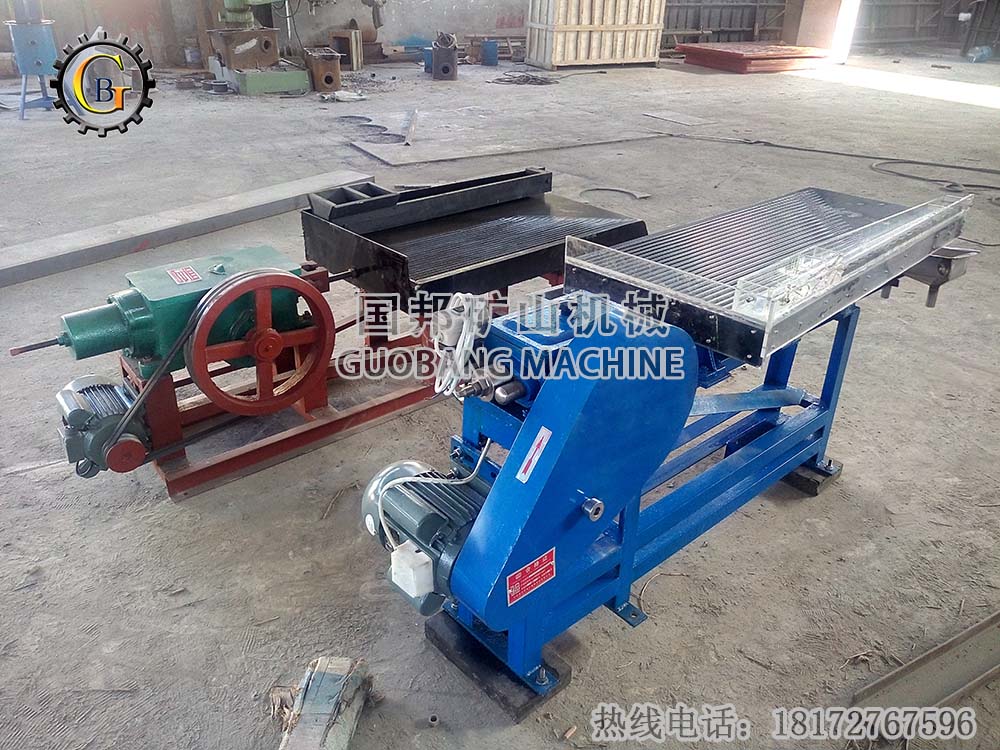

实验室LYN（S）-1100×500铝合金摇床用途

实验室铝合金摇床是供实验室进行矿石可选性研究、试验和小型选矿厂进行重力选矿的常用设备，有矿泥型（LYN）矿砂型（LYS）之分。适用于细粒和微细粒稀有金属、黑色金属、有色金属、贵重金属、等矿石和煤的选别。它不仅可以独立进行矿业作业，也可以与跳汰机、螺旋选矿机、离心选矿机等其他选矿设备配合使用。

本设备依据入选选矿物比重差和在往复不对称运动并呈倾斜的床面横向水流中的分层性能进行选别。具有不同比重矿物在床面上分带明显，精矿质量高、操作和调节方便等特点。

铝合金摇床技术规格

铝合金摇床总图及主要结构说明

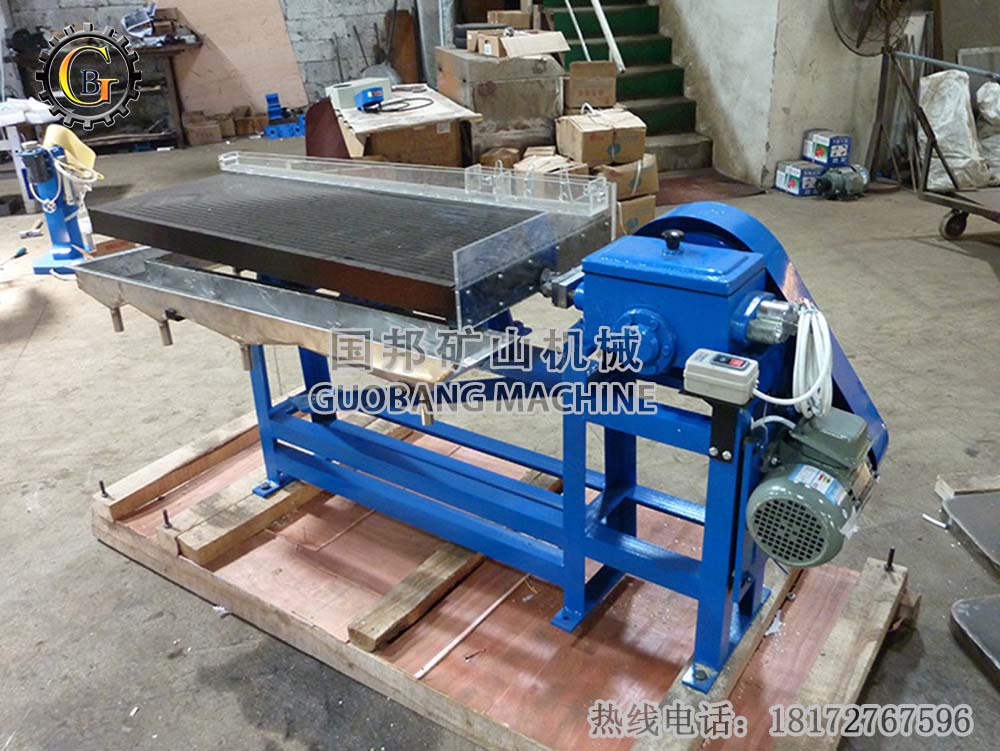

本机由床头箱，床面，机架，三个主要部分组成。详细结构如图（一）。

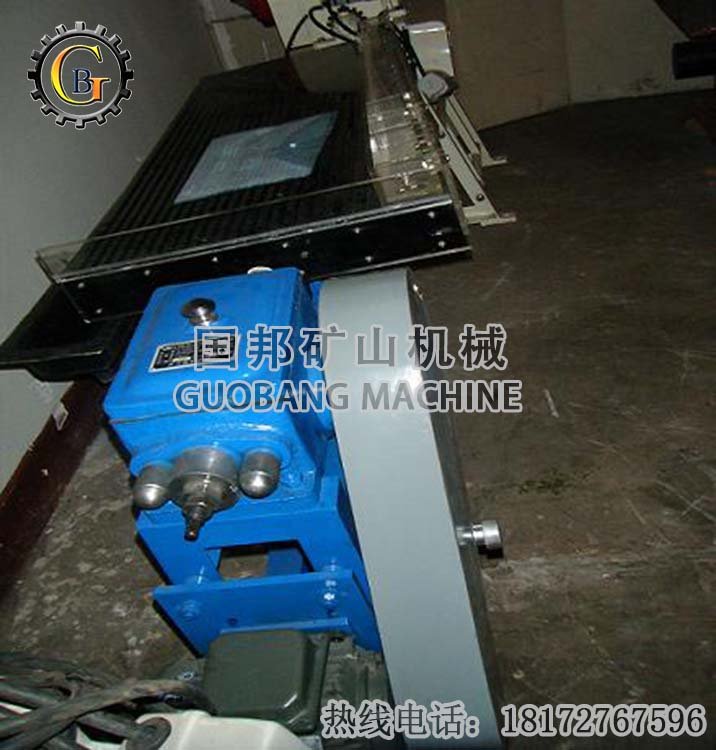

1、床头箱的构造为双曲连杆结构，当偏心轴转动时，带动连杆作上下运动。连杆向下运动，肘板张开。右方的肘板支持在与拉杆固定在一起的支座上，左方肘板则支持在可调动的支座上（此座只限上下运动），通过特制螺栓和支座安装在一起。弹簧的一端套在支座上，另端套在固定套管上的调整螺柱盘上。

从电动机通过次带轮得到动力转动偏心轴，带动边杆向下推动肘板压缩弹簧，推动拉杆向前带动床面；当拉杆向上时，利用弹簧张力，推动床面向后运动，这样运动连续起来，则旋转运动变为纵向直线往复运动。

冲程大小，扭转特殊螺柱而获得。

整个机构都放在一个床头箱壳中。

2、摇床的工作部分，是一个铝合金制成的床面，其外形为不规则的四边形。

床面的表面主漆灰，并喷黑色漆3-4次，过去的来复条改用刨槽，刨在床上面，槽的排列与床面摇动方向平行，靠近床面上给矿端处的槽较短，越往下越长，它们的终点排列在离床面排矿端处距离为50毫米的对角线上。

顺着床面上的边缘，靠近头箱一侧的上角，有给料箱，与给料箱平列有水槽，均用有机玻璃制成，用以加给冲洗水，冲洗水通过槽底固定着可转动的菱形胶闸块流到床面上，改变菱形胶闸块的角度位置，可调节水量和水流的方向，此给料箱装在床面的右角上故叫右式。

铝合金床面与木质刻槽床面比较，具有以下优点：分带明显、精矿质量高、床面美观经久耐用，变形小、无裂缝。

3、床面安装在两根铸铁横梁上，串通横梁固定着滑动拉杆架在滑动轴承上，而轴承固定在角钢机架30上。

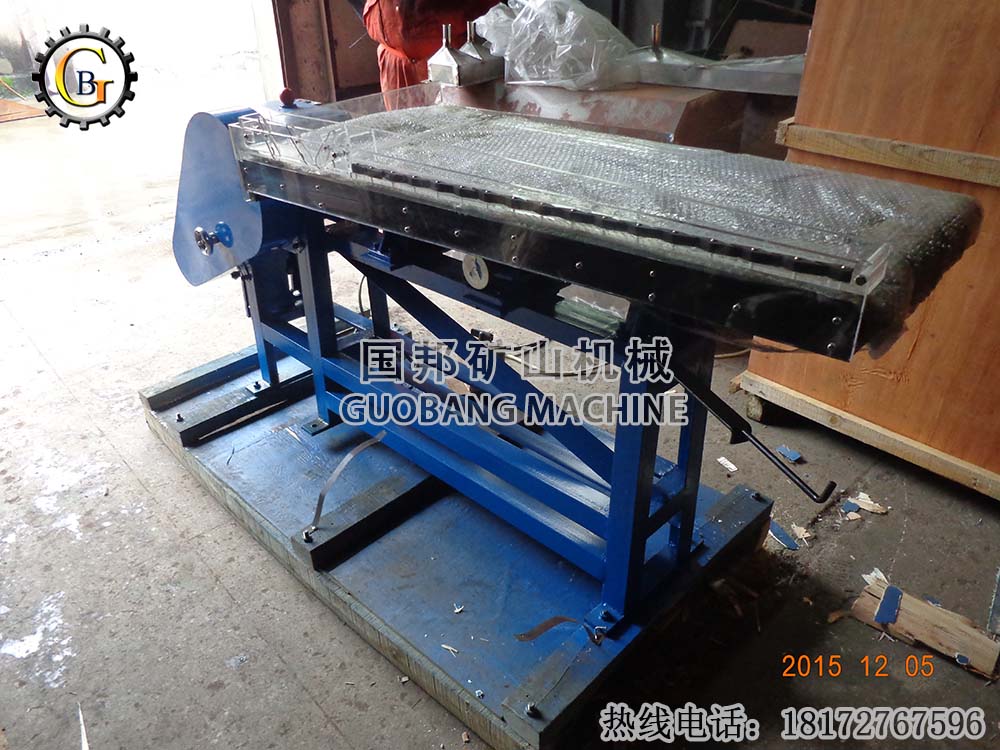

床面在横向有倾斜角度，它的倾斜角可由0度~到10度，调节横向角度的滑动轴承，中间处手轮轴一端是螺杆，与具有弧形槽的螺母相配合，该螺母与固定在拉杆上的连杆相滑动配合，当手轮转动螺母向一方移动带着连杆及拉杆以及床面一起转动而实现。
